輸入/輸出模塊

輸入/輸出模塊具有EtherCAT接口，設計和生產用于溝通與過程控制，適用于自動化工業應用。

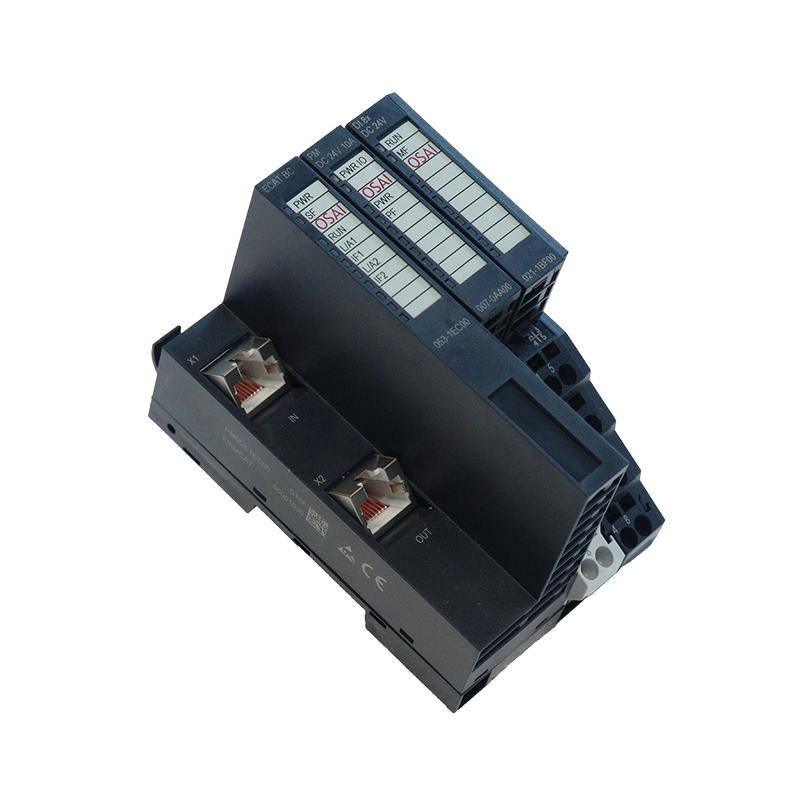

總線式輸入輸出模塊組合系列

OPEN rio SL是一個模塊化的輸入輸出模塊自由組合系列，用于在35mm安裝導軌上進行安裝。布線簡單，24V DC電源集成在背板總線中，可以更換有故障的模塊而無需重新布線。OPEN rio SL系統由以下組成：

EtherCAT總線耦合器

外圍模塊，例如數字和模擬I / O

繼電器輸出模塊

PWM輸出模塊

編碼器輸入模塊

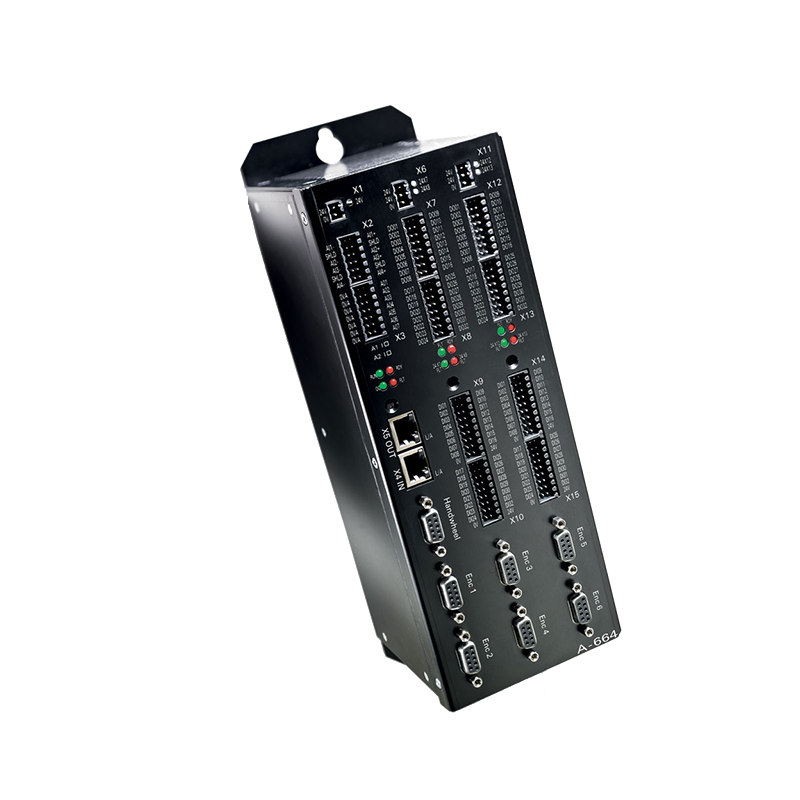

數字橋接單元

橋接器模塊是一個EtherCAT從站IO模塊，由EtherCAT接口和一個或兩個數字I / O板組成。位置反饋接口有兩個版本，“模擬”和“脈沖與方向”。

4 x 12位模擬輸入

7 x 16位模擬量輸出=>“ Pulse & Direction”版本中僅1個輸出（對于主軸）

6 x ABZ編碼器通道

1個手輪（Z上沒有斷線錯誤）或ABZ編碼器（Z上有斷線錯誤）

6個在RS422級別上的脈沖和方向輸出（僅“脈沖和方向”版本）
